MTK MT6572与MT6735开发板PCBA方案及系统软件代码定制详解

MTK MT6572与MT6735开发板PCBA方案及系统软件代码定制详解

在移动智能终端开发领域,联发科(MediaTek)的MT6572和MT6735平台因其高集成度、出色性价比和成熟生态,曾是功能机向智能机过渡以及入门级智能设备的主流选择。针对这两款芯片的PCBA(Printed Circuit Board Assembly,印刷电路板组装)方案开发及系统软件代码定制,是快速实现产品化、满足特定市场需求的关键环节。本文将系统阐述基于这两款平台的开发方案核心要点。

一、硬件PCBA方案设计核心

PCBA方案是将芯片、存储器、射频模块、传感器、电源管理等元器件集成到一块电路板上的完整硬件解决方案。

1. 平台特性与选型对比
MT6572:经典双核Cortex-A7平台,主打超低成本智能机市场。支持3G(WCDMA)网络、qHD显示、5MP摄像头。其PCBA方案设计相对简化,外围器件较少,非常适合对成本极度敏感、功能要求基础的设备,如老人机、学生机、专用行业终端等。
MT6735:64位四核Cortex-A53平台,性能与能效比显著提升。集成4G LTE Cat-4调制解调器,支持1080P显示、13MP摄像头。其PCBA方案更为复杂,需充分考虑4G射频性能、天线设计、高速信号完整性,适用于追求主流通信能力和多媒体体验的入门级智能手机、平板电脑及物联网网关设备。

2. 方案设计要点

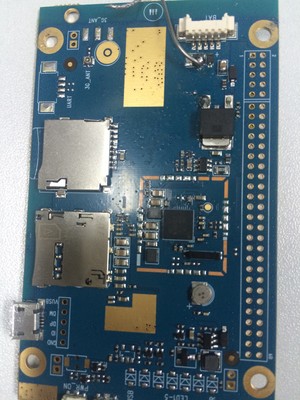

核心板与底板设计:为便于开发与迭代,常采用“核心板+底板”模块化设计。核心板集成主控(MT6572/MT6735)、内存(RAM)、存储(eMMC)等核心元件,确保稳定运行;底板则扩展电源、接口(USB、SIM卡、SD卡、音频)、显示触摸、传感器、射频前端等外围电路。
射频与天线设计:这是方案成败的关键,尤其是MT6735的4G多频段支持。需根据目标市场(如亚洲、欧洲、美洲)的频段要求,选用合适的PA(功率放大器)、滤波器、开关及天线设计方案,并通过严格的射频校准与测试确保通信质量。
电源管理与散热:设计高效的PMIC(电源管理集成电路)供电电路,优化功耗,延长续航。对于MT6735在满负荷运行时的发热,需通过合理的PCB布局、散热硅脂或金属屏蔽罩进行热管理。
元器件选型与供应链:选择经过市场验证、供货稳定的元器件,建立可靠的供应链,是保证PCBA方案可量产、成本可控的基础。

二、系统软件代码定制方案

软件定制是赋予硬件灵魂、实现产品差异化的核心。基于MTK原厂提供的软件开发套件(SDK)进行深度定制。

1. 底层驱动与BSP(板级支持包)开发
这是软件定制的第一步。需要根据具体的PCBA硬件设计,编写或适配以下驱动:

  • 显示驱动(LCM):适配不同分辨率、接口(MIPI DSI)的屏幕。
  • 触摸屏驱动(Touch Panel):支持不同厂商和协议的触控IC。
  • 摄像头驱动(Camera Sensor):调试并优化前后置摄像头的成像效果。
  • 传感器驱动:集成加速度计、陀螺仪、光距感等传感器。
  • 音频编解码驱动:调试音频输入输出通路,保障通话与音乐音质。
  • 射频与网络驱动:配置基带参数,确保网络连接稳定。

2. 操作系统移植与内核优化
MT6572主要支持Android 4.4(KitKat)及以下版本;MT6735则可支持至Android 6.0(Marshmallow)甚至更高。定制工作包括:

  • 将Android/Linux内核移植到目标硬件上。
  • 根据产品需求裁剪内核,优化启动速度和内存占用。
  • 调整系统参数,优化功耗和性能调度策略。

3. 框架层与应用层定制
这是实现产品特色功能与UI/UX差异化的主要层面:

  • 系统UI定制:完全重新设计启动器(Launcher)、系统设置、通知栏、状态栏的视觉与交互。
  • 预置应用开发/删减:移除不必要的原生应用,预置客户要求的特定应用(如行业管理软件、定制浏览器、专属商城等)。
  • 系统功能增强:开发双卡管理、手势控制、智能节电、老人模式、数据安全等特色功能。
  • 多媒体调优:针对相机算法、音效(如Dirac HD Sound)进行专项调校,提升用户体验。
  • 多语言与区域适配:根据销售地区,适配语言、时区、法律合规性要求。

4. 测试与认证
完成定制后,必须进行严格测试:

  • 基础功能测试:通话、短信、数据、Wi-Fi、蓝牙、GPS等。
  • 稳定性与压力测试:长时间运行、反复开关机、充放电测试。
  • 兼容性测试:确保与主流运营商网络、应用商店(如Google Play)的兼容。
  • 行业认证:根据目标市场,通过必要的入网认证、型号核准、Google GMS认证等。

三、方案实施流程与合作伙伴选择

一个成功的定制项目通常遵循“需求分析→硬件方案设计→软件定制开发→样品调试→小批量试产→量产”的流程。选择合作伙伴时,应重点考察其:

  1. 技术积累:是否有成熟的同平台PCBA参考设计和成功案例。
  2. 软件开发能力:是否具备从BSP到应用层的全栈开发与调试能力。
  3. 供应链与生产支持:能否提供从元器件采购到PCBA贴片、整机组装的一站式服务。
  4. 项目管理和技术支持:是否有规范的项目管理流程和及时响应的技术支持团队。

###

尽管MT6572与MT6735已非市场最前沿的芯片,但其在特定细分市场和行业应用领域仍具有巨大的生命力。一套成熟的PCBA硬件方案配合深度定制的系统软件,能够快速、低成本地打造出满足特定功能、外观和成本要求的智能终端产品。对于开发者或品牌商而言,关键在于选择经验丰富、服务全面的方案提供商,共同将成熟稳定的平台技术转化为具有市场竞争力的终端产品。
