在追求高效散热与静音运行的现代电子设备中，直流无刷电机（BLDC）风扇凭借其长寿命、高可靠性和低噪音等优势，已成为主流选择。其中，采用专用控制芯片实现三相正弦波驱动的方案，能进一步提升效率、降低转矩脉动与电磁噪音。本文将详细介绍一款以BP6308AP芯片为主控的DC12V/300mA三相正弦波散热风扇PCBA方案。
一、方案核心：BP6308AP控制芯片
BP6308AP是一款高度集成的三相无刷直流（BLDC）电机正弦波驱动控制器芯片。它内置了预驱动电路、正弦波发生器、锁相环（PLL）速度控制以及全面的保护功能。该芯片通过纯硬件方式生成平滑的三相正弦波PWM驱动信号，无需复杂的软件编程，极大地简化了系统设计。其关键特性包括：
- 正弦波驱动：提供平滑的换相，显著降低电机运行时的电磁噪音和振动，实现近乎静音的运行效果。
- 锁相环速度控制：通过外置的霍耳传感器反馈信号，精确锁定电机转速，确保风扇在不同负载和电压波动下保持稳定转速。
- 集成预驱与保护：内置栅极驱动电路可直接驱动外部N-MOSFET，并集成了过流保护、欠压锁定、过温保护等功能，提升了系统可靠性。
- PWM调速接口：支持外部PWM信号输入，实现宽范围的线性调速，方便系统进行智能温控。

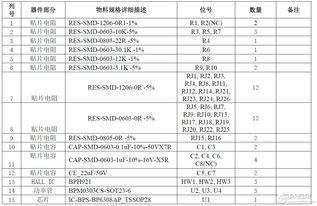

二、系统方案架构与PCBA设计要点
本方案为典型的“芯片+功率MOSFET+霍耳传感器”架构，旨在实现一个高效、紧凑、低成本的PCBA（印刷电路板组件）。
1. 电源与输入电路：
- 输入为DC 12V，最大工作电流300mA。前端需设计电源滤波电路，通常包含一个极性保护二极管、滤波电容和磁珠，以抑制电源线上的噪声，并为芯片提供稳定干净的VCC电压。
- BP6308AP的工作电压通常为5V或3.3V，因此需要一颗LDO或DC-DC降压芯片为其供电。
2. 主控与驱动电路：
- BP6308AP作为核心，其三相输出（通常标记为UH、VH、WH和UL、VL、WL）通过限流电阻连接到六颗N沟道功率MOSFET的栅极，构成三相全桥驱动电路。MOSFET的选型需满足电压（耐压需高于输入电压余量）和电流（持续电流需大于风扇工作电流）要求。
- 芯片的霍耳信号输入接口（HA、HB、HC）连接至安装在电机定子上的霍耳传感器，用于实时检测转子位置，实现精确的电子换相和速度反馈。
- 外部PWM调速信号通过特定引脚输入，用于控制电机转速。通常配合一个上拉电阻使用。
3. 保护与外围电路：
- 在电机三相输出端与功率桥之间，通常需要加入采样电阻（或利用MOSFET的Rds(on)进行无损采样）用于过流检测，信号反馈至BP6308AP的电流检测引脚。
- 芯片的使能、故障指示等引脚可根据需要连接指示灯或上拉到高电平。
- PCB布局至关重要。功率地（PGND）与信号地（AGND）应单点连接。大电流路径（如电源输入、电机相线）需使用宽而短的走线。驱动信号走线应尽量短，并远离高噪声区域，以降低电磁干扰（EMI）。
三、方案优势与应用场景
优势：
- 高性能：正弦波驱动带来极低的振动与噪音，提升用户体验，特别适合对静音要求高的场合。
- 高可靠性：硬件集成度高，保护功能完善，系统鲁棒性强。
- 易于开发与生产：方案成熟，外围电路简洁，PCBA设计周期短，易于批量生产与测试。
- 智能控制：支持PWM调速，便于集成到系统的自动温控管理逻辑中。
应用场景：
此方案广泛适用于需要高效静音散热的各类设备，例如：
- 高端台式电脑、工作站、游戏主机的CPU/GPU散热风扇。
- 网络通信设备（如交换机、路由器）的机箱散热。
- 投影仪、激光电视等视听设备。
- 服务器、储能设备等工业领域的散热模块。
###
以BP6308AP为核心构建的DC12V/300mA三相正弦波散热风扇PCBA方案，是一个在性能、成本与开发难度之间取得优秀平衡的成熟选择。它通过硬件方式实现了复杂的正弦波控制算法，为设备制造商提供了一条快速实现高性能静音风扇产品的可靠路径。在设计和生产过程中，重点关注电源完整性、信号完整性和热设计，即可确保方案的稳定高效运行。
