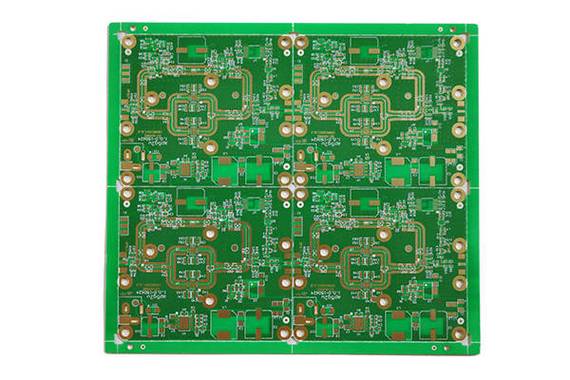

引言
随着5G通信、高性能计算和汽车电子等领域对PCBA方案板的要求日益严苛，传统的FR-4板材已难以满足高频、高速及高可靠性需求。4层混压板（Mixed Dielectric PCB）通过组合不同特性的材料（如FR-4与高频材料、陶瓷填充材料等），能够在成本与性能之间取得平衡。混压板压合工艺的复杂性远超普通多层板，尤其是热膨胀系数（CTE）匹配与真空层压参数优化成为决定成品可靠性的关键。本文将系统解析4混压板压合全流程，为PCBA方案板的设计与制造提供实用指导。
一、4混压板的结构与材料选型
典型的4层混压板叠层结构为：L1（信号层）- 粘结片（Prepreg）- L2（接地/电源层）- 芯板（Core）- L3（电源/接地层）- 粘结片 - L4（信号层）。混压的核心在于至少使用两种不同介电常数（Dk）或CTE的材料。常见组合包括：
- 高频材料+FR-4：L1/L2采用高频材料（如Rogers 4350B），L3/L4采用FR-4，兼顾信号完整性与成本。
- 低CTE材料+常规FR-4：用于汽车电子，防止温度循环导致通孔破裂。
选型原则：高频层优先选用低损耗、低CTE材料；对称结构可抑制翘曲。
二、CTE匹配方法论
2.1 CTE不匹配的后果
不同材料在层压高温（180-220℃）及后续回流焊（260℃）过程中膨胀量不同，将导致：
- 内层偏移、层间分离
- 板翘曲，影响SMT贴装
- 通孔（PTH）断裂，尤其厚径比>8:1时
2.2 匹配策略
- 原材料CTE测试：获取各材料在Tg以下（α1）和Tg以上（α2）的CTE值（ppm/℃）。典型FR-4（Tg170）的α1为50-60，α2为200-300；Rogers 4350B的α1为30，α2为90。
- 叠层对称设计：保证层压方向上的CTE乘积（CTE×厚度）对称。例如，若L-type为0.1mm厚低CTE材料，则对应层也需类似。
- 引入缓冲层：在CTE差异大的材料间使用低模量、高Tg的粘结片（如罗杰斯3001），可吸收应力。
- 模拟分析：采用有限元分析（FEA）预测翘曲和残余应力，优化层厚比例。
经验公式：总CTE = Σ(CTEi×ti)/Σti，底板CTE应控制在17-20 ppm/℃以内（针对FR-4混压）。
三、压合工艺流程详解
3.1 前处理
- 内层图形制作：对高频材料需采用等离子处理（Plasma）改善附着力，化学品需兼容。
- 棕化：高频材料表面需专用棕化液（如Rohm and Haas），控制微蚀量1.0-1.5μm，避免过度咬蚀。
- 铆合：采用无铆钉或热铆方式，针对混压板推荐使用铆钉+热熔，保证层间对准。
3.2 预叠与排板
- 按叠层顺序放置芯板、粘结片、铜箔，混压材料需单独分区。
- 使用镜面板与牛皮纸缓压，高频材料一侧可加放缓冲垫（如硅胶垫）防止局部压力。
3.3 真空层压关键参数优化
真空层压是混压板成败核心，需分段控温控压。推荐采用多段压合曲线：
| 阶段 | 温度范围 | 压力设定 | 时间 | 目标 |
|------|----------|----------|------|------|
| 预热 | 室温→120℃ | 1.5-2.0 MPa | 10-15min | 排除挥发物，树脂软化 |
| 熔融 | 120→160℃ | 2.0-3.0 MPa | 15-20min | 树脂流动填充 |
| 固化 | 160→190℃ | 3.5-4.0 MPa | 60-90min | 交联反应，CTE匹配窗口 |
| 冷却 | 190→60℃ | 保持压力 | 30min | 控制降温速率≤3℃/min |
优化要点：
- 真空度：全程<5 torr，确保气泡排除。
- 升温速率：1.5-2.5℃/min，混压时取偏低值。
- 压力曲线：从接触压力逐步升至高压，避免树脂过早固化。
- 保压时间：依据Tg和厚度，确保中心与边缘温差<5℃。
- 降温斜率：≤2.5℃/min，防止热应力裂纹。
对于含有PTFE材料的混压板（如Rogers 5880），需将熔融阶段温度延长至170℃并抬高压力至4.2 MPa，防止材料蠕变。
3.4 后处理
- 拆板后自然冷却至室温，避免强制风冷。
- 进行X-ray检查层间对准度（偏移量<75μm为佳）。
- 烘烤：150℃/2h释放应力。
四、PA（过程能力）与可靠性验证
- 热冲击测试：-40~125℃，100循环，混压材料CTE差异大时可能需优化Tg。若失效严重，可调整树脂配方或在通孔处增加树脂塞孔。
- CAF（导电阳极丝）测试：85℃/85%RH，100V偏压测试500h。
- Dk/Df测试：确保高频层性能未因压合下降。含PTFE材料的混压板不宜过度烘烤，推荐分段低温烘烤。
五、案例分享：5G天线UWB短距雷达PCBA四层混压板
某方案板原采用全FR-4，插入损耗0.9dB/inch @10GHz；通过将L1/L2更换为Rogers 4350B，并采用非对称叠层（CTE调整至18 ppm/℃），层压温度选择185℃/90min，压力3.8 MPa。结果表明，插入损耗降至0.3dB/inch，热冲击测试200循环无通孔裂纹。工艺难点：高频材料与FR-4粘合力弱，通过等离子处理+低流量棕化解决，工艺窗口窄，后通过实验设计的正交法筛选树脂流量参数优化。
六、
4混压板压合工艺的核心是材料界面科学与热力学控制的结合。从CTE匹配的量化设计，到真空层压温度-压力-时间曲线的精细化，每一步都需要针对混压材料体系定制。对于PCBA方案板，建议前期采用模块化设计，并借助DMA/TMA测试获取材料实际高温性能，并通过试板验证压合参数，才能在高频与高可靠之间找到最优解。未来随着液晶聚合物（LCP）等材料普及，混压工艺将更趋向干膜化合与低温压合。
